다이나믹 더블 펄스 테스터

주요 특징 (Features)

제품문의

최대 2 kV 시험 전압 지원(향후 4.5 kV까지 확장 예정)
최대 3.6 kA 시험 전류 지원
시험 온도 범위: 25°C ~ 250°C(ThermoStream 적용 시 -55°C ~ 250°C)

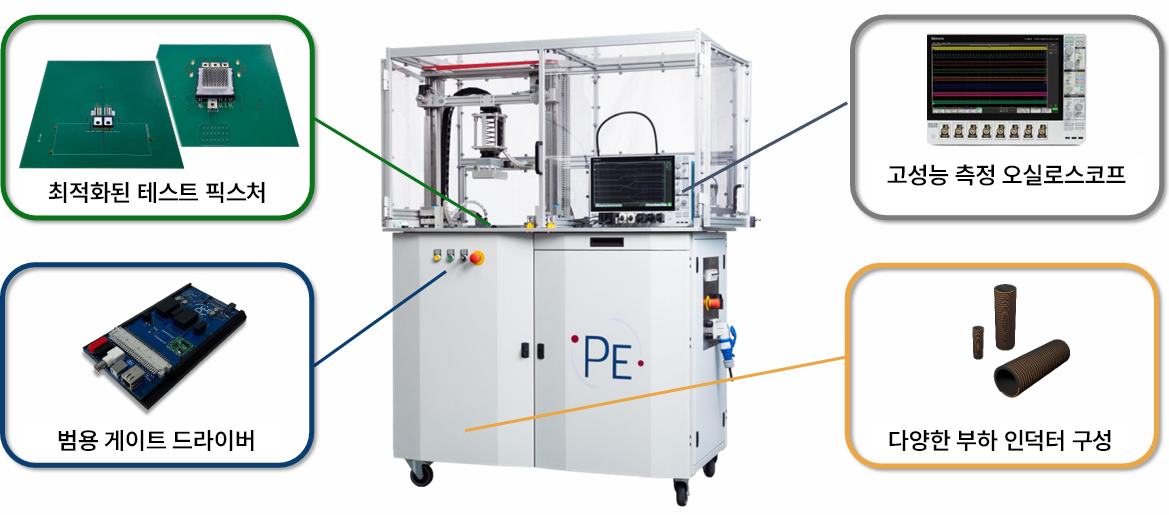

모든 패키지 타입에 최적화된 테스트 픽스처 제공
범용 게이트 드라이버 호환
다양한 부하 인덕터 옵션 제공(210, 50, 10 µH)
초저 기생 인덕턴스 설계
고성능 Tektronix 오실로스코프 및 프로브 사용
지역 전력 환경에 맞춘 유연한 대응(예: 220V 단상 전원)

기대 효과 (Benefits)

모듈, 디스크리트, 실리콘, SiC, GaN 등 모든 디바이스를 하나의 장비로 테스트 가능
신속한 테스트 셋업으로 작업 시간 단축
에러 감지 소프트웨어를 통한 휴먼 에러 최소화
인력 소요 감소를 통한 빠른 투자비 회수 (ROI)
기존 인프라와의 높은 호환성으로 추가 구축 비용 절감

변화와 도전에 앞서 준비하세요!

정밀 파라미터 추출

폭넓은 응용성과 유연한 확장성

측정 가능 출력 항목	Symbol
턴온 에너지	𝐸on
턴오프 에너지	𝐸off
턴온 지연 시간	𝑡𝑑(𝑜𝑛)
턴오프 지연 시간	𝑡d(off)
상승 시간	𝑡r
하강 시간	𝑡f
턴오프 시 최대 피크 전압	𝑈max
턴온 시 최대 피크 전류	Imax
역회복 전하량	𝑄rr
역회복 전류	𝐼rr
역회복 에너지	𝐸rr
역회복 시간	𝑡rr
턴온/턴오프 시 전류 변화율	d𝑖/d𝑡
턴온/턴오프 시 전압 변화율	d𝑢/d𝑡
모듈 기생 인덕턴스	𝐿σ

스윕 파라미터 (입력값)

측정 가능 출력 항목	Symbol
게이트 전하량 / 게이트-소스 전하량	Qg (QGate)
단락 회로 컬렉터 전류	IC(sc)
바디 다이오드 연속 순방향 전류	ISD
바디 다이오드 펄스 전류	ISDpulse
동적 온-저항	RDSON
DC-Link 전압	𝑉dd
드레인 전류	𝐼d
접합 온도	𝑇j
정(+)의 게이트 전압	𝑉GS+
부(-)의 게이트 전압	𝑉GS−
턴온 게이트 저항	𝑅gon
턴오프 게이트 저항	𝑅goff
펄스 간격	𝜏p
테스트 부하값	𝐿load

전력 반도체 동적 테스트 시스템

연구개발 가속화

소프트웨어가 핵심입니다.

실험실 작업은 복잡하고 많은 자원을 필요로 합니다.
PE-Systems의 직관적인 소프트웨어는 다음 기능을 통해 업무 효율을 크게 향상시킵니다.

자동 디바이스 테스트
인적 오류를 줄이는 충돌 관리 기능
오프라인 분석 및 데이터 관리
불확도 분석 및 자동 디바이스 모델링
사내 측정 표준 설정

고객 맞춤형 최적화 하드웨어

모든 고객은 서로 다른 환경과 요구사항을 가지고 있습니다. 다이나믹 더블 펄스 테스터는 이러한 요구에 맞춰 정밀하게 설계되었으며, 모든 장비는 독자적인 최적화 프로세스를 통해 개발됩니다.
다이나믹 설계를 통해 향후 기술 변화와 새로운 요구사항에도 유연하게 대응할 수 있습니다.
