옵티컬 디바이스의 전기 테스트를 위한 3D 센싱 요구 사항

3D 센싱으로 카메라 개체 및 안면 인식을 강화합니다.

3D 센싱은 증강 현실(AR), 게임, 자율 주행 및 기타 광범위한 애플리케이션에서 안면 및 개체 인식 기능을 위한 카메라 기능을 강화하는 심도 센싱(Depth Sensing) 기술입니다.

  • 3D를 센싱하는 한 가지 방법은 구조형 광(SL, Structured Light)을 사용하는 것입니다. 코히런트(Coherent) 적외선은 구조형 패턴을 통해 개체로 전달됩니다. 반사광을 디코딩하여 3D 이미지를 구성할 수 있습니다.
  • 또 다른 방법은 ToF(Time of Flight)를 사용하는 것입니다. 광원은 적외선을 전송하며, 개체에서 바운스된 빛의 광자 위상차를 수신하여 개체를 감지합니다.

다이오드 기반 옵티컬 디바이스를 통한 3D 센싱이 가능해집니다.

레이저 다이오드, 고휘도 발광다이오드(HBLED), 포토 다이오드(PD)와 같은 다이오드 기반 장치가 3D 센싱을 실현하는 핵심 옵티컬 디바이스입니다.

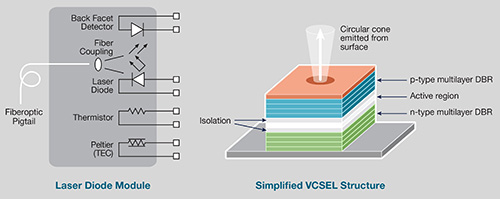

  • 레이저 다이오드는 좁은 코히런트(coherent) 라이트 빔을 출력할 수 있습니다. 일반적인 레이저 다이오드의 2가지 종류는 EEL(Edge Emitter Laser)와 빠르게 증가하고 있는 VCSEL(Vertical Cavity Surface Emitting Laser)입니다. VCSEL은 증가하는 전력을 위해 저비용의 제조 효율성, 옵티컬 효율성, 온도 안정성 및 대형 2D 배열의 이점을 활용합니다. EEL은 일반적으로 옵티컬 통신에서 발생하는 섬유 매개물 손실 없이 수백 마일을 이동할 수 있으며, 더 높은 주파수에서 작동합니다.
  • HBLED 또는 LED는 다양한 패턴으로 비코히런트(incoherent) 라이트를 확산합니다. 이는 고품질 백색광을 위한 가장 효율적인 광원으로, 조명에 적합합니다. 효율성 저하, 변조 기능 제한 및 해상도 때문에 일부 애플리케이션에만 적용할 수 있습니다.
  • PD는 라이트를 감지한 후 전류로 변환합니다. 광원의 광범위한 광도를 적절히 파악하기 위해 낮은 PD 전류를 측정할 수 있는 고민감도 기기가 필요합니다.

Keithley 장비는 다이오드 기반 장치에 대한 전기적 테스트를 성공적으로 수행합니다.

전체 작동 온도에 걸쳐 파장이 안정적으로 유지되는 것은 정밀도를 유지하고 수신된 신호의 노이즈를 최소화는 데 중요한 요소입니다. 정밀도 트리거를 통한 전기 효율성 측정 및 펄스 폭과 듀티 사이클의 동기화가 되어야 조명에 요구되는 밝기 및 해상도를 최적화할 수 있습니다. 이러한 측면은 최종 시스템의 열 소모, 전원 소비 및 배터리 수명에 직접적인 영향을 미칩니다.

Keithley는 광도, 전방향 전압, 레이저 임계 전류, 양자 효율, 암전류, “킨크” 또는 킨크 테스트(Kink Test)의 여부, 기울기 효율, 서미스터 저항, 온도, 커패시턴스 및 레이저 다이오드/HBLED의 전체 L-I-V 펄스 테스트 영역을 비롯하여 전기 테스트를 위한 광범위한 포트폴리오를 제공합니다.

보다 자세한 사항은 Keithley 전문가에게 문의하세요.

백서, 애플리케이션 노트 및 블로그를 통해 Keithley 애플리케이션 엔지니어 지원을 제공받을 수 있습니다.



주요 콘텐츠

  • Laser Diode Array Test for 3D Sensing

    다운로드 »
  • Enhancing Trigger Synchronization for High Volume Production Testing of VCSELs

    다운로드 »
  • Pulse Testing High Brightness LEDs Accurately using the 2461 High Current SourceMeter® SMU Instrument

    다운로드 »
  • 통합 스피어로 레이저 다이오드 옵티컬 파워 측정

    프로덕션 환경에서 통합 스피어를 사용하여 방사능 소스의 옵티컬 파워를 측정하는 방법을 제공합니다.

    다운로드 »
  • 레이저 다이오드의 펄스 테스트

    레이저 다이오드의 펄스 테스트와 관련된 측정 과제 및 테스트 구성 고려 사항을 살펴봅니다.

    다운로드 »

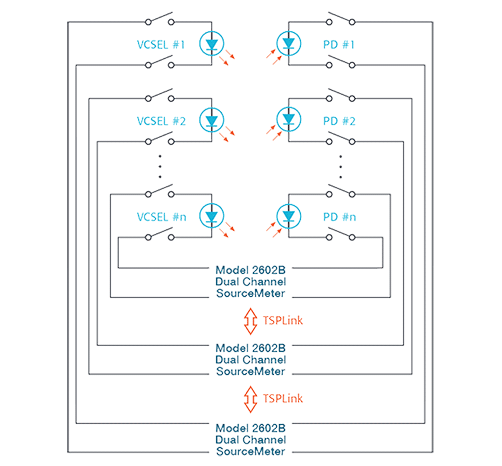

  • 레이저 다이오드 모듈 및 VCSEL의 고속 대량 DC 프로덕션 테스트(High Throughput DC Production Testing)

    처리량 및 동기화를 극대화하고, 레이저 다이오드 프로덕션 테스트의 간접비를 줄이는 기법을 제공합니다.

    다운로드 »




권장 장비

  • SMU 2600B 시리즈

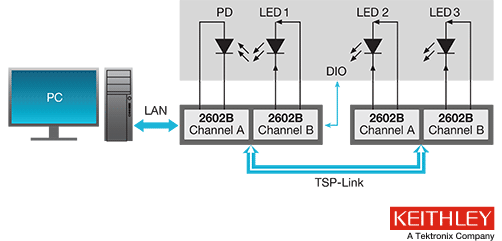

    2600B 시리즈는 레이저 다이오드 테스트를 위한 최고 시스템으로, 자동화 및 동기화된 고도의 프로덕션 테스트에 대한 펄스 전류 소싱 및 전압-전류 모니터링을 위해 빠른 속도와 높은 정확도를 제공합니다.

    자세히 보기
  • DMM7510 7½ Digits 그래픽 샘플링 멀티미터

    Keithley의 DMM7510은 레이저 다이오드 모듈의 서미스터 저항 및 온도 측정을 위한 정밀도, DMM(고해상도 디지털 멀티미터)을 전체 짧은 펄스 레이저 파워의 암전류에 대한 pA-레벨 민감도 및 1Msample/s 샘플링 기능을 갖춘 고속 고해상도 디지타이저 및 그래픽 터치스크린 디스플레이와 결합합니다.

    자세히 보기
  • 2510 및 2510-AT TEC 장비

    Keithley의 2510 및 2510-AT TEC SourceMeter SMU 장비로 레이저 다이오드 모듈의 열전기 냉각기 작동을 제어하여 테스트 과정에서 장치온도를 정확하고 상세하게 제어할 수 있습니다.

    자세히 보기
  • 2651A 고전력 SMU Max 50A

    Keithley의 2651A 고전력 SourceMeter SMU 장비는 최대 2000W의 펄스 전류(±40V, ±50A)를 제공하여 HBLED 및 옵티컬 디바이스 특성화 및 테스트에서 생산성을 향상시킵니다.

    자세히 보기
  • 2401 저비용 SMU 20V, 1A, 20W

    Keithley 2400 시리즈 SourceMeter SMU 장비는 레이저 다이오드 모듈, 포토다이오드 전류의 전류 소싱 및 전압-전류 모니터링에 높은 속도와 정확도를 제공합니다.

    자세히 보기
  • 6485 5½ Digit 피코암미터

    전체 레이저 파워의 암전류의 경우, Keithley의 비용 효율적인 6485 피코암미터를 사용하여 초당 최대 1000회 판독 속도로 20fA~20mA의 포토다이오드 전류를 측정할 수 있습니다.
