I-V Curve Tracer System

New Keithley I-V Curve Tracer!

커브 트레이서는 전압 대 전류를 플로팅하는 동안 전압 또는 전류를 소싱하는 기기입니다. 이 제품들은 하나의 장비에 전원 공급 장치 및 오실로스코프와 같은 기능들이 통합되어 있습니다. 텍트로닉스는 역사적으로 576 및 370과 같은 매우 인기있는 제품을 만들었습니다. 사용 편의성, 실시간 제어 및 강력한 성능을 원하는 여러 응용 분야에서 사용됩니다.

I-V Tracer 소프트웨어는 곡선 트레이서에서 유용한 기능을 Keithley 소스 측정 장치 (SMU)에 제공합니다. SMU는 전압 및 전류를 측정하는 동안 전압 또는 전류를 공급할 수 있으므로 I-V Tracer는 일부 하드웨어 품질을 제공합니다.

  • Failure Analysis – FA engineer
    Interactivity and portability
  • Education – Professor / lab manager
    Portability, ease-of-use, cost
  • Device Characterization – Electrical engineer
    Ease-of-use
  • Incoming Inspection – Electrical engineer
    Ease-of-use

Benefits

I-V Tracer 소프트웨어는 다음과 같은 여러 가지 주요 이점을 제공합니다.

  • 유효성
    I-V Tracer는 지속적으로 감소하는 기존 커브 트레이서를 유지하는 대안을 제공하기위한 것입니다.
  • 사용의 용이성
    I-V Tracer는 기존 커브 트레이서의 가장 인기있는 옵션으로 직관적 인 UI를 제공합니다.
  • 이식성

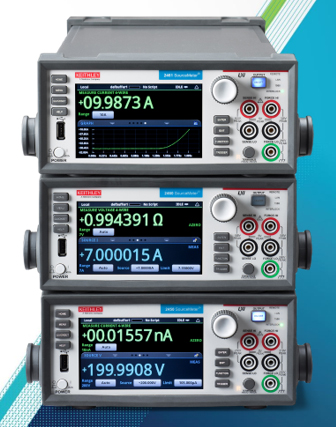

    2400 시리즈 그래픽 SMU를 기반으로하는 I-V Tracer는 실험실 또는 건물 주변에서 장비를 테스트 할 수 있습니다.
  • 소싱 기능
    I-V Tracer는 기존 곡선 트레이서와 달리 컬렉터 전체의 전류를 스윕하고 전압 대 전류를 플롯 할 수 있습니다.

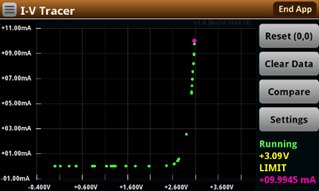

  • DC mode

    1. Insert diode cube
    2. Open I-V Tracer
    3. Settings
    4. Limit = 5V
    5. Turn knob up to diode behavior

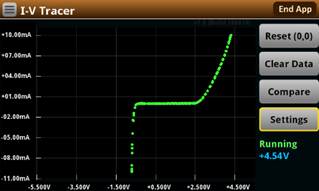

  • AC mode (2461 only)

    1. Insert diode cube
    2. Open I-V Tracer
    3. Settings
    4. Polarity = AC
    5. Limit = 5V
    6. Turn knob up to diode behavior


Curve Tracer Comparison

Capabilities
370B I-V Tracer
Output Terminals 3
(suitable for BJTs, transistor family of curves)
2
(suitable for diodes, transistor inter-pin sweeps)
Waveform Outputs +/- DC, leakage, Full-wave, AC +/- DC, AC*, Pulse*
(Full-wave/leakage are not necessary)
Max Voltage 2000 V 1000 V
Max Current 20 A 7 A*
Max Power 220 W 100 W*
Power Limits 0.08, 0.4, 2, 10, 50, 220 W Continuous up to 100 W*
Min Current Range 1 uA (10 bits) 10 nA (6-½ digits, ~22 bits)*

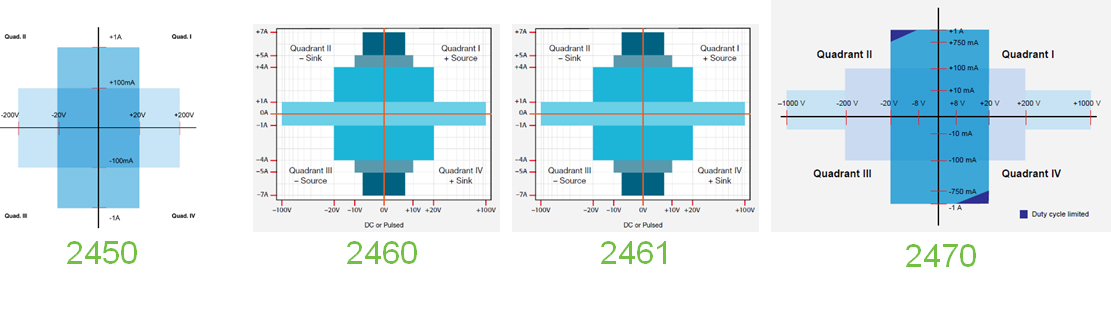

Compatible instruments

Max Voltage (V) Max Current (A) Max Power (W) Min Current
Resolution
Notes
2450 200 1 20 10 fA
2460 100 7 100 1 pA
2461 100 7 100 1 pA AC mode
Pulse mode
2470 1000 1 20 10 fA
