AFG31000 임의 함수 발생기

InstaView™ 기술이 내장된 AFG31000 시리즈는 파형 발생 애플리케이션과 특허를 획득한 실시간 파형 모니터링 및 최신 사용자 인터페이스가 포함된 최초의 고성능 AFG입니다

AFG31000

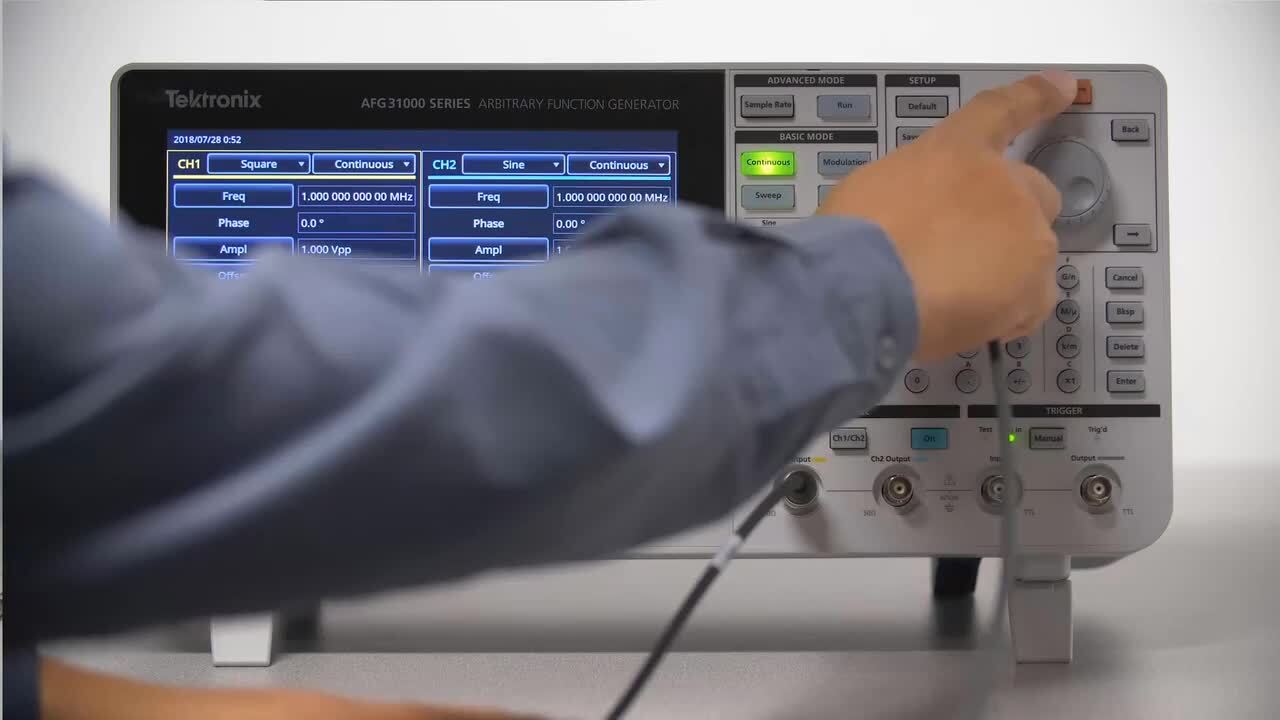

DUT에서 실제 파형 확인 가능

Thumbnail

특허받은 InstaView™ 기술로 오실로스코프, 프로브 또는 추가 장비 없이도 AFG의 DUT(피시험 장치)에서 직접 실제 파형을 확인할 수 있으므로 테스트 시간과 비용을 줄일 수 있으며 테스트 결과에 일치하지 않는 임피던스가 나타날 위험을 없앨 수 있습니다.

어드밴스 모드의 고품질 신호

Thumbnail

제품에서 바로 채널당 최대 16Mpts에 달하는 긴 정밀 파형을 연속으로 생성할 수 있습니다. 가변 샘플링 클럭 기술을 사용하면 파형 데이터가 전혀 손실되지 않습니다. 추후 업그레이드를 통해 테스트를 원하는 만큼 향상시킬 수 있으며, 기존 AWG 비용의 10분의 1만으로 복잡한 파형을 프로그래밍할 수 있습니다.

선택적으로 업그레이드하여 다음 기능을 사용할 수 있습니다.

  • 채널당 128Mpts로 메모리 확장(옵션 MEM)
  • 가변적이고 복합적인 타이밍에 따라 긴 파형을 작성하기 위한 최대 25가지 항목 및 컨트롤(브랜치, 반복, 대기, 점프, 이동, 외부 트리거, 수동 트리거, 타이밍된 트리거 및 SCPI 명령)

간소화된 ARB 파형 생성

Thumbnail

내장 arb 편집 도구인 ArbBuilder에는 ARB 파형을 생성, 편집 및 전달하기 위한 모든 작업이 포함되어 있으므로 별도로 PC에 연결하거나 파일을 전송할 필요가 없습니다. 진폭 및 오프셋 데이터가 파형에 저장되므로, 정규화된 arb를 로드한 후에 설정을 조절할 필요가 없습니다.

스마트 사용자 인터페이스

Thumbnail

시중에 나와 있는 제품 중 가장 큰 AFG 터치스크린으로 더 빠르게 학습하고 더 빠르게 작업할 수 있습니다. 9인치 화면이 스마트 장치처럼 작동하므로, 핀치, 줌 및 스크롤을 통해 간소화된 메뉴에서 설정 및 매개 변수를 쉽게 찾을 수 있고, 자주 사용하는 설정의 바로 가기를 찾을 수 있습니다.

두 개 이상의 채널이 필요하십니까?

Thumbnail

두 대 이상의 AFG31000 장치를 동기화하는 방법을 확인하십시오.

DUT(피시험 장치)를 시뮬레이션하기 위해 두 개 이상의 파형 채널이 필요한 경우 다중 동기화를 사용하여 두 개 이상의 장비를 손쉽게 동기화할 수 있습니다. 화면상에서 셋업 Wizzard를 통해서 3분 이내에 케이블 연결 및 설정 프로세스를 확인할 수 있습니다.

장비 사양

  • 1채널 또는 2채널 모델
  • 1mVp-p~10Vp-p에서 50Ω의 부하에 이르는 출력 진폭 범위
  • 기본 모드
    • 25MHz, 50MHz, 100MHz, 150MHz 또는 250MHz 사인파
    • 250MSa/s, 500MSa/s, 1GSa/s 또는 2GSa/s 샘플링 속도
    • 14비트 수직 해상도
    • 연속, 변조, 스윕 및 버스트 실행 모드
    • 각 채널의 128kpts 임의 파형 메모리
  • 기본 모드
    • 연속 모드 및 옵션 시퀀스, 트리거 및 게이트 모드
    • 각 채널의 16Mpts 임의 파형 메모리(옵션: 128Mpts)
    • 루프, 점프 및 대기 이벤트의 시퀀스 모드에서 최대 256개 단계
    • 가변 샘플 클럭 1µSa/s~2GSa/s
    • 입도가 1포인트인 최소 파형 길이 168pts

노이즈 및 지터를 10배까지 감소

낮은 노이즈 층 및 1mVpp 수준의 낮은 출력 진폭을 통해 노이즈 및 지터 사양이 기존 모델보다 10배 더 개선되었으며 테스트 명확도와 충실도가 보장됩니다.

온라인으로 손 쉽게 업그레이드 가능

소프트웨어 기반 아키텍처를 통해 웹 사이트에서 직접 AFG31000을 업그레이드할 수 있으며 필요에 맞게 개선된 새 옵션을 사용할 수 있습니다.

현재 사용 가능한 업그레이드

  • 대역폭 업그레이드
  • 메모리 크기 업그레이드
  • 파형 시퀀스 업그레이드
모델 아날로그 채널 출력 주파수 레코드 길이 샘플링 속도 수직 해상도
AFG31021 1 25MHz 16MSa/ch 250MS/s 14비트
AFG31051 1 50MHz 16MSa/ch 500MS/s 14비트
AFG31022 2 25MHz 16MSa/ch 250MS/s 14비트
AFG31052 2 50MHz 16MSa/ch 500MS/s 14비트
AFG31101 1 100MHz 16MSa/ch 1GS/s 14비트
AFG31151 1 150MHz 16MSa/ch 2GS/s 14비트
AFG31102 2 100MHz 16MSa/ch 1GS/s 14비트
AFG31152 2 150MHz 16MSa/ch 2GS/s 14비트
AFG31251 1 250MHz 16MSa/ch 2GS/s 14비트
AFG31252 2 250MHz 16MSa/ch 2GS/s 14비트
