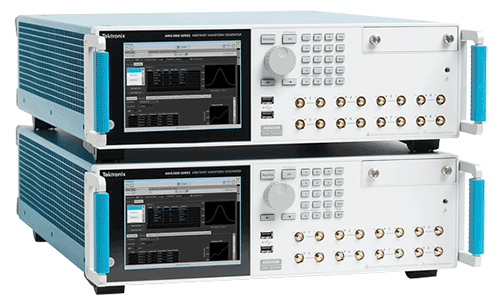

AWG5200 임의 함수 발생기

AWG5200 임의 파형 발생기는 저렴한 가격으로 다중 장치 동기화를 통해 최대 32개 이상의 채널로 확장할 수 있으며, 높은 신호 충실도를 통해 까다로운 신호 발생이 가능합니다. 고급 연구, 전자 테스트 및 레이더, 전자전 시스템 설계 및 테스트에서 사용됩니다.

메모리

2Gs/채널

채널

최대 8

수직 해상도

16비트

샘플링 속도

1.5Ks/s ~ 10Gs/s

AWG5200

적은 노이즈 보다 선명한 신호

AWG5200 임의 파형 발생기는 놀랍도록 합리적인 가격으로 업계 최적의 샘플링 속도 및 수직 해상도 조합을 제공합니다. 정확하고 노이즈 없는 신호와 최대 6GHz로 신호를 직접 발생할 수 있는 10GS/s 16비트 제품 성능을 기반으로 , 실환경과 같은 파형을 생성할 수 있습니다.

주요 특징

  • 16비트 DAC 해상도
  • 10GS/s 샘플링 속도
  • 매우 낮은 노이즈 특성
  • 확장 가능하고 실효성이 높은 경제적 임의 파형 발생기입니다.

확장 가능하고 실효성이 높은 경제적 임의 파형 발생기입니다.

장비당 최대 8개 채널, 한 채널당 합리적 비용, 여러 장치 동기화로 파형 생성을 통한 효과적인 사용성 제공 이러한 완전 통합형 플랫폼으로 더 빠른 파형 로드 및 보다 선명한 RF 성능을 제공할 수 있습니다.

주요 특징

  • 최대 8개의 아날로그 채널, 32개의 디지털 및 4개 플래그를 동시에 사용
  • 최대 8개의 독립 채널, 다중 장치 동기화
  • 매우 낮은 노이즈 특성
  • 채널당 낮은 가격으로 합리적이고 경제적으로 사용 가능

임의 파형 발생기 안팎에서 파형을 생성할 수 있습니다.

AWG5200에 포함된 SourceXpress 사용자 인터페이스는 기본적으로 AWG 및 사용자 PC에서 실행됩니다. 플러그 인을 통해 장비 간 또는 각 시스템 간 쉽고 간편하게 연결 및 기능 전환을 할 수 있습니다. 플러그 인은 복잡한 RF 환경 신호 및 변조된 레이더 펄스를 생성하는 과정을 간소화하여 신호를 훨씬 더 빠르게 제작할 수 있도록 도와줍니다.

주요 특징

  • 레이더, RF, OFDM, 환경 플러그 인
  • PC의 어느 곳을 통해서나 AWG 시뮬레이션
  • 오프라인 모드에서 AWG 장비 접속 없이도 파형 생성이 가능함
  • 원격으로 AWG 제어

테스트 설정 간소화

AWG5200 임의 파형 발생기는 테스트 설정 간소화를 위한 제품입니다. 이 발생기는 먼저 현재의 복잡한 신호 생성 설정을 간소화하거나 교체할 수 있는 완성도 높은 솔루션을 제공합니다. 기존의 텍트로닉스 신호 발생기와 호환되므로 장비 사용법을 다시 학습할 필요가 없습니다. 마지막으로 Matlab 스크립트를 사용하여 테스트를 자동화하는 기능을 통해 장비 상호 간 또는 각 시스템 간의 설정이 보다 간편해졌습니다.

주요 특징

  • AWG 이전 버전과의 호환성
  • Matlab 명령을 사용하여 파형 생성
  • 디지털 업 변환, 선명한 광범위한 출력 기능으로 VSG와 같은 기능 제공

Models

Model 아날로그 채널 수직 해상도 아날로그 대역폭 출력 주파수 최대 샘플 속도
AWG5202 2 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
AWG5204 4 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
AWG5208 8 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
Model 아날로그 채널 수직 해상도 아날로그 대역폭 출력 주파수 최대 샘플 속도
AWG5202 2 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
AWG5204 4 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
AWG5208 8 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
