DPO7000C 시리즈는 최대 3.5GHz의 대역폭과 최대 40GS/s의 샘플링 속도를 제공하므로 중요한 고속 신호를 분석하는 데 적합합니다. 30개 이상의 분석 패키지가 통신 표준, 지터 분석, 메모리 버스 표준, 벡터 분석 등을 자세히 측정할 수 있는 기능을 제공합니다. 또한 Windows 운영 체제를 사용하면 장비에서 바로 분석 소프트웨어를 실행할 수 있습니다.
최대 3.5GHz
4개
최대 500M 포인트
최대 40GS/s

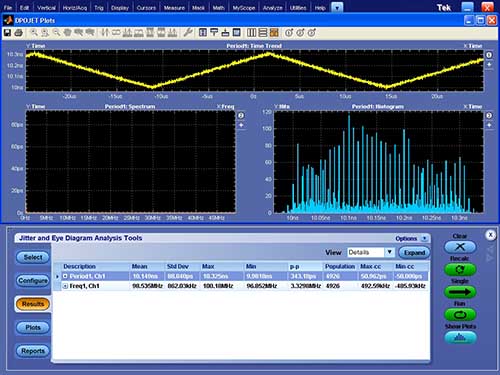

표준 분석 도구에는 53가지 자동 측정, 측정 통계, 히스토그램, 한계 테스트, 고급 파형 연산, 사용자 정의 가능한 필터와 사용자 정의 MATLAB 및 .NET 연산 플러그 인에 대한 지원 등이 포함됩니다. 고급 지터 및 아이 분석, 광대역 RF 분석과 같은 전문 애플리케이션을 추가하여 측정 기능을 확장할 수 있습니다.

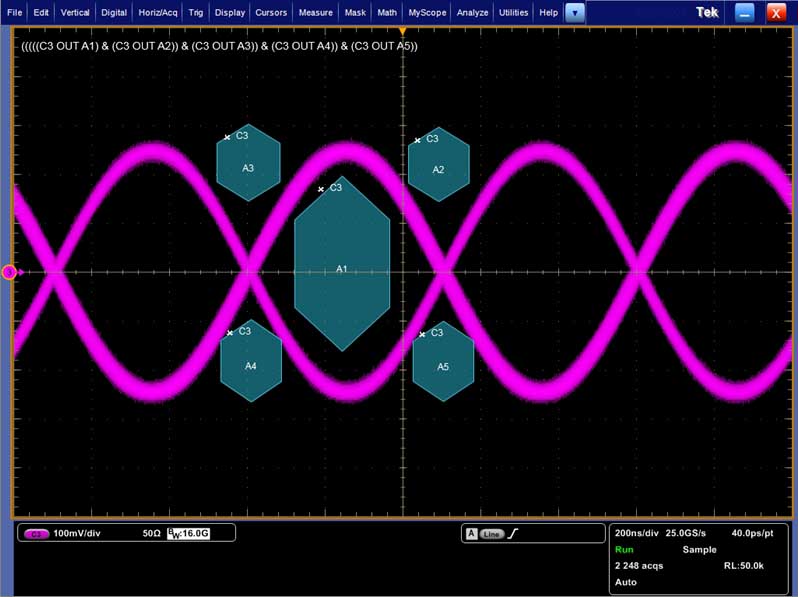

Pinpoint® 트리거링, 비주얼 트리거 및 검색 기능을 사용하여 글리치, 런트, 셋업 앤 홀드 위반 및 최대 1.25Gb/s의 시리얼 데이터 스트림에 대한 NRZ 패턴 잠금 등의 신호 이상을 쉽게 캡처할 수 있습니다.
저속 및 중간 속도 버스용 프로토콜 디코딩 및 시리얼 트리거 옵션으로 고급 시스템 설계 디버깅 및 검증을 단순화할 수 있습니다. 또한 중간 속도 시리얼 버스와 자동화된 컴플라이언스 테스트의 상호 운용성이 보장됩니다.

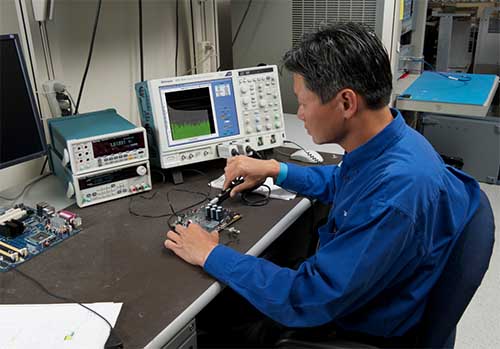

자동 측정 및 보고 기능은 오늘날의 효율적인 전력 컨버터의 측정 요구를 충족시키기 위해 간단하고 반복 가능한 전력 품질, 스위칭 손실, 자기 손실, 고조파 측정 등을 보장합니다. 또한 스마트 TekVPI 전류 및 디퍼런셜 프로브는 불확실성을 줄여주고 파워 측정 위협을 제거합니다.
| Model | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 |
|---|---|---|---|---|
| DPO7054C | 500MHz | 5GS/s - 20GS/s | 25M 포인트~250M 포인트 | 4 |
| DPO7104C | 1GHz | 5GS/s - 20GS/s | 25M 포인트~250M 포인트 | 4 |
| DPO7254C | 2.5GHz | 10GS/s - 40GS/s | 25M 포인트~500M 포인트 | 4 |
| DPO7354C | 3.5GHz | 10GS/s - 40GS/s | 25M 포인트~500M 포인트 | 4 |
