DPO70000SX ATI 고성능 오실로스코프

DPO70000SX ATI 고성능 오실로스코프는 업계에서 가장 정확하게 고속 신호 동작을 캡처하여 차세대 설계를 확인, 검증 및 특성화할 수 있습니다. 낮은 노이즈 및 더 높은 충실도로 최대 70GHz 신호를 캡처하여 신호의 진정한 특성을 가장 정확하게 측정할 수 있습니다.

대역폭

최대 70GHz

레코드 길이

1G 포인트

채널

1~16

샘플링 속도

최대 200GS/s

DPO70000SX

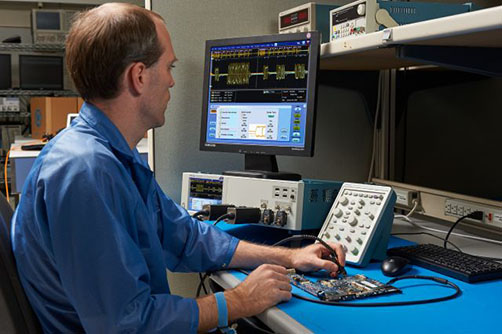

최상의 신호 무결성

Thumbnail

ATI 기술은 신호 충실도 측면에서 최첨단 기술로서, 노이즈를 최소화하여 차세대 설계에서 가장 정확한 측정 결과를 제공합니다.

주요 특징
  • 낮은 노이즈 ATI 아키텍처
  • 신호 균열을 분리하는 고성능 트리거 시스템
  • 최상의 타이밍 정확도
  • 정밀 시간 기반 정확도
  • 채널 간 지연 시간/타이밍
  • 다중 장치 시스템 타이밍 정확도 및 안정성



유연함, 다기능, 확장성 모두 제공

Thumbnail

혁신적인 UltraSync 아키텍처는 유연한 구성을 제공하므로 획득 채널을 쉽게 추가하고 채널 간 타이밍 정확도를 유지할 수 있습니다.

주요 특징
  • 개별적으로 장치 배포
  • 다중 장치 시스템으로 쉽게 통합
  • 빠르게 시스템 재구성

작업을 순조롭게 진행할 수 있도록 도와주는 측정 및 분석 도구

Thumbnail

DPO70000SX의 애플리케이션 지원 패키지는 최신 설계를 확인 및 인증하는 데 필요한 광범위한 신호 연결 옵션, 자동화된 컴플라이언스 테스트, 유용한 디버깅 도구 등을 제공합니다.

주요 특징
  • DPOJET: 가장 포괄적이고 유연한 측정 도구 제공
  • SDLA: 시리얼 데이터 링크에서 신호 효과를 분석 및 보정하는 가장 강력하고 완전한 도구
  • 간단하고 광범위한 PAM4 분석 - 외부 CR이 필요 없음
  • 일련의 Gen3/Gen4+ 표준 지원
  • 자동화된 컴플라이언스 테스트를 지원하여 신뢰할 수 있고 완전하며 반복 가능한 결과 제공
  • 강력한 디버깅 도구를 제공하여 신속하게 설계 문제 확인 및 수정

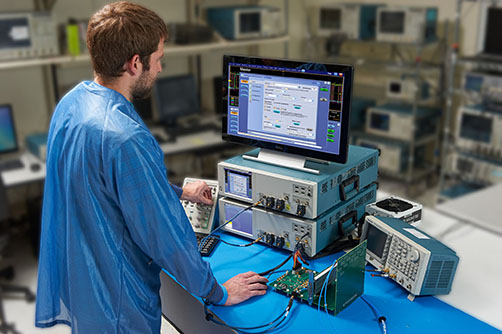

방법을 알고 지금 바로 활용

Thumbnail

텍트로닉스의 애플리케이션 설계 팀이 현장에 상주하므로 측정 연결, 오실로스쿠프 작동 및 분석 도구 식별력과 관련하여 전문가 수준의 지원을 받아볼 수 있습니다. 실험실이나 제조 작업의 고도로 복잡한 측정 프로세스에서의 도입에서 채택, 통합에 이르기까지 텍트로닉스가 여러분을 도와드립니다.

주요 특징
  • 가장 포괄적인 보호를 제공하는 골드 케어 플랜을 비롯하여 여러 서비스 수준 중에서 선택 가능
  • 설치 도움말 다운로드, 교육 및 문제 해결 지원
  • 전 세계에 걸쳐 있는 기술 지원 센터를 통해 중앙 지식 풀에 실시간 액세스 가능
Model 설명 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널
DPO72304SX

단일 장치

23GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 23GHz에서 2, 23GHz에서 4
DPO73304SX

단일 장치

33 GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 33GHz에서 2, 23GHz에서 4
DPO75002SX

단일 장치

50GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 50GHz에서 1, 33GHz에서 2
DPO77002SX

싱글 장치

70GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 70GHz에서 1, 33GHz에서 2
DPS73308SX

2장치 시스템

33 GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 33GHz에서 4, 23GHz에서 4
DPS75004SX

2장치 시스템

50GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 50GHz에서 2, 33GHz에서 4
DPS77004SX

2개의 장치 시스템

70GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 70GHz에서 2, 33GHz에서 4
